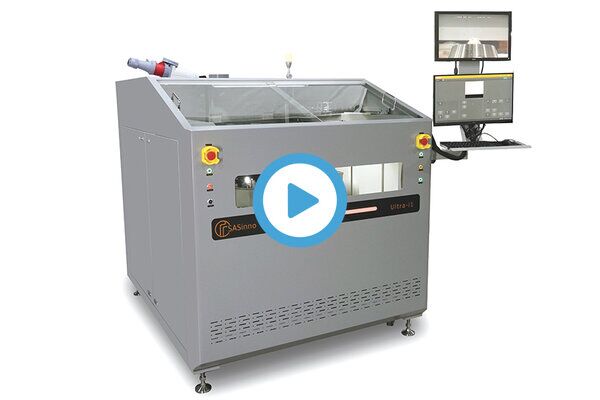

SALDATRICE SELETTIVA STAND ALONE ULTRA-i1/i2
MACCHINE > SALDATRICI SELETTIVE
Le saldatrici selettive Ultra-i1 e Ultra-i2 rappresentano una soluzione tecnologicamente avanzata per la saldatura selettiva offline di componenti THT su schede elettroniche, anche in presenza di componenti SMD già montati. Progettate per rispondere alle esigenze di produzioni moderne caratterizzate da lotti medio-piccoli e frequenti cambi di prodotto, garantiscono elevata qualità di processo e massima affidabilità operativa. Grazie a una configurazione standard di alto livello, le macchine Ultra integrano flussatura selettiva ad alta precisione, preriscaldo superiore e inferiore e pozzetti di saldatura con pompa elettromagnetica, assicurando condizioni termiche ottimali e risultati costanti nel tempo. L’atmosfera di azoto riscaldato migliora la bagnabilità della lega e riduce l’ossidazione, garantendo giunti affidabili anche con leghe lead-free. L’architettura meccanica servo-controllata e il sistema di gestione basato su PC industriale assicurano precisione di posizionamento, ripetibilità e semplicità di utilizzo, rendendo Ultra-i1 e Ultra-i2 soluzioni ideali per ambienti produttivi orientati all’efficienza e all’industria 4.0. Il PCB viene posizionato sulla tavola mobile che si muove sugli assi X e Y tramite motori servo-controllati ad alta precisione, garantendo un posizionamento stabile durante tutto il ciclo di lavoro. Il sistema di flussatura selettiva e il pozzetto di saldatura operano sull’asse Z raggiungendo con accuratezza i punti programmati sulla scheda. Il processo integra flussatura, preriscaldo superiore e inferiore e saldatura selettiva in atmosfera di azoto riscaldato, assicurando qualità costante del giunto e ripetibilità del risultato. Ultra-i1 e Ultra-i2 sono progettate per produzioni flessibili caratterizzate da frequenti cambi formato e variabilità di prodotto. Ultra-i1 permette una gestione rapida di differenti leghe di saldatura, riducendo i tempi di fermo macchina e aumentando l’efficienza operativa. Ultra-i2, grazie ai due pozzetti di saldatura indipendenti, consente l’utilizzo simultaneo di ugelli o leghe diverse, rendendo possibile la saldatura ottimizzata di componenti con geometrie differenti in un unico ciclo produttivo. La programmazione avviene tramite software su PC industriale con sistema operativo Windows 11, utilizzando l’immagine del PCB acquisita tramite scansione e telecamera fiduciale. I percorsi di flussatura e saldatura vengono definiti direttamente sull’immagine della scheda e ogni punto può essere configurato con parametri dedicati. La gestione dei programmi è rapida e intuitiva, con tempi di set-up ridotti, rendendo la macchina particolarmente adatta a produzioni flessibili. |
 |
 |
 | ||
 | ||
