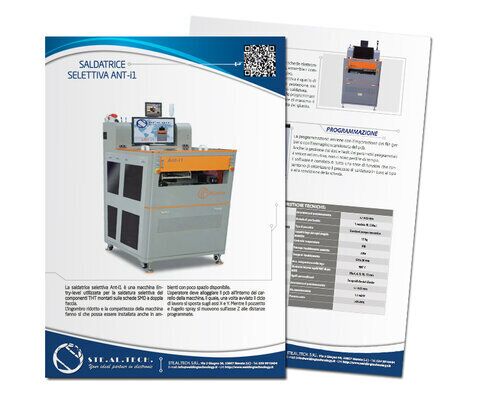

SALDATRICE SELETTIVA STAND ALONE ANT-i1

MACCHINE > SALDATRICI SELETTIVE
Ant-i1 è una saldatrice selettiva entry level a carrelli.

Questo modello nasce con lo scopo di dare la possibilità di saldare le schede elettroniche in modo selettivo anche alle aziende che hanno un budget ridotto.
Il concetto con cui è stata realizzata Ant-i1 sfrutta un carrello per alloggiare i pcb, che si sposta sugli assi X,Y.
Il pozzetto e lo spray flux si muovono solo sull'asse Z.
Il modulo di preriscaldo IR si inserisce sotto il PCB nell'area operativa del carrello.
L’operatore, utilizzando più carrelli, può organizzare una stazione di assemblaggio dei componenti THT in prossimità della macchina, in questo modo la saldatura avviene in un tempo mascherato mentre l’operatore prepara la scheda successiva.

Ant-i1 è una semplice ed economica soluzione per le piccole e medie produzioni.
Descrizione
Ant-i1
Potenza durante il funzionamento
Da 4 a 6,5 Kw
Dimensioni minime pcb
50 x 50mm
Dimensioni massime pcb
350 x 260mm, (Rotazione pcb di 180°, dim. 700x260)
Dimensione machina
990(L) x 1376(W) x 1714(H)
Peso netto macchina
Circa 400KG
Alimentazione elettrica
220V 50/60HZ  - Max 30 A
Alimentazione aria compressa
3-5 bars
Aspirazione aria richiesta
200M3/h
Controllo macchina
PC industriale
Tipico tempo di programmazione richiesto
10 minuti circa
Ugello di flussatura
Drop jet spray
Capacità tanica flussante
1 Lt
Riempimento tanica flussante
Automatico
Direzione assi X, Y
X,Y (Carrello)
Direzione asse Z
Z pozzetto e spray flux
Accuratezza di posizionamento
+/- 0.05mm
Metodo di preriscaldo
1 modulo IR, (2 Kw.)
Tipo di pozzetto
Standard pompa meccanica
Capacità lega per ogni singolo pozzetto
15 Kg
Controllo temperatura
PID
Potenza riscaldamento pozzetto
2 Kw
Tempo di riscaldamento
Circa 30 min
Massima temperatura della lega
380° C
Diametro interno ugelli WET disponibili
Diametri 4, 6, 8, 10, 12mm
Ugelli personalizzati
Su specifiche del cliente
Accuratezza di posizionamento
+/- 0.05mm
N2, Consumo azoto
1.5 m3/H
Purezza azoto
>99.99%
