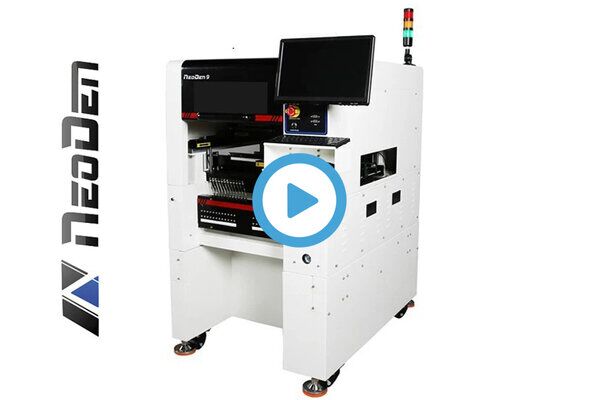

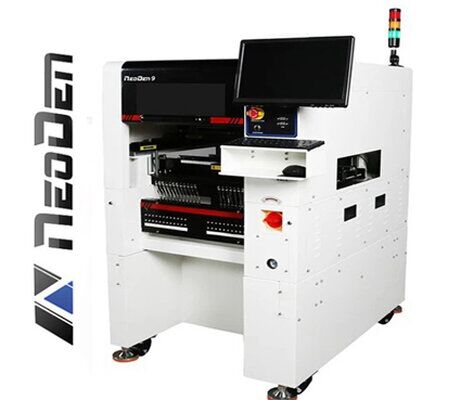

PICK & PLACE NEODEN 9
MACCHINE > PICK & PLACE
NeoDen9 è una macchina Pick & Place compatta con 6 teste di montaggio indipendenti, progettata per lavorazioni SMT flessibili. La velocità media dichiarata è 9.000 CPH, con velocità massima fino a 14.000 CPH e precisione di ripetibilità ±0,01 mm. Supporta fino a 53 feeder tape & reel Yamaha, elettrici o pneumatici, e dispone di 35 posizioni per IC tray. L’area di piazzamento è 460 x 300 mm e l’altezza massima di montaggio è 16 mm. Il riconoscimento PCB utilizza Mark Camera ad alta precisione, mentre i componenti sono gestiti da un sistema Flying Vision ad alta risoluzione. Il controllo del movimento XY è closed-loop. Il software NeoDen basato su Linux offre aggiornamenti flessibili e funzioni di ottimizzazione per sequenze di montaggio e calibrazione della posizione di prelievo. Il trasporto PCB è automatico con regolazione della larghezza a doppia vite. La macchina può gestire PCB neri tramite sensori dedicati e schede fino a 800 mm di lunghezza possono essere montate in sezioni. |
Descrizione | NEODEN 9 |
Numero teste | 6 |
Velocità media | 9.000 CPH |
Velocità max. | 14.000 CPH |
Precisione ripetibilità | ±0,01 mm |
Area di piazzamento | 460 x 300 mm |
Altezza max. comp. | 16 mm |
Tape & Reel feeder | 53 elettrici/pneumatici |
IC Tray | 35 |
Riconoscimento PCB | High Precision Mark Camera |
Riconoscimento comp. | Flying Vision Camera |
Aria compressa | > 0,6 MPa |
Controllo XY | Closed-loop |
Motore XY | Servotronic BDHDE-0032AAP |
Configurazione camere | Dual Mark + Flying + IC |
Aria compressaa | > 0,6 MPa |
Potenza | 600 W - 220/110 V |
Alimentazione | 220V/50Hz - 110V/60Hz |
Dimensioni macchina | 1220 x 800 x 1350 mm |
Peso macchina | 500 kg |
 |
 | ||
 | ||
