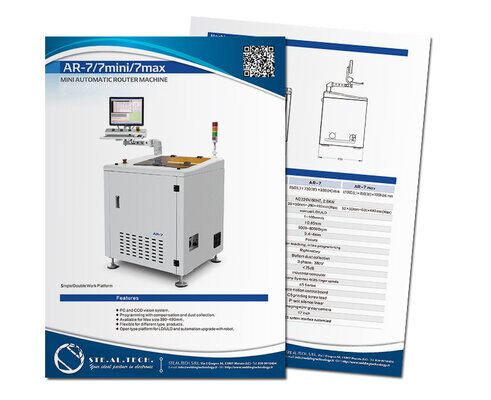

MINI AUTOMATIC ROUTER MACHINE AR-7/7mini/7max

MACCHINE > ROUTER

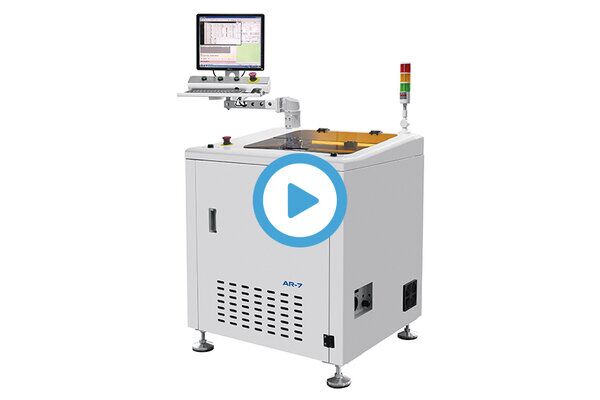

Il router della serie AR/7 è ideale per la fresatura dei testimoni che tengono unite le singole schede elettroniche all’interno dei pannelli multipli.

Il carico e lo scarico delle schede avviene dall’alto in una posizione molto comoda e in totale sicurezza.
Il gruppo testa con la fresa lavora spostandosi sugli assi X.Y e Z lavorando sul lato bottom dei PCB.
Sulla testa della macchina è disponibile una telecamera utilizzata per la lettura dei fiducials e la programmazione.

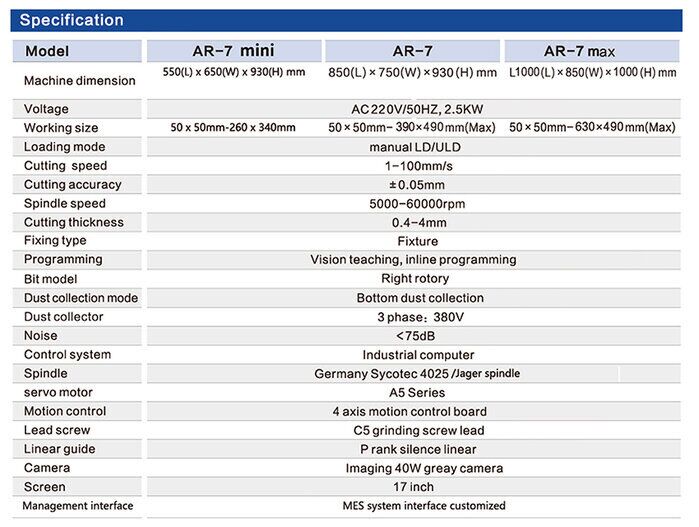

La versione AR7 MAX ha un’area interna di 630 x 490 mm che può essere sfruttata per posizionare un solo jig se la scheda è molto grande, oppure due jig se la dimensione della scheda lo permette.
Con due jig si ottimizza il lavoro della macchina evitando fermi dovuti al carico e scarico delle schede che in questo caso avviene in tempi mascherati.

Le macchine della serie AR7 sono disponibili per substrati di diversi materiali, come FR4 oppure ALLUMINIO.
La programmazione si esegue in auto apprendimento o attraverso l’uso del file gerber.
Il lettore di barcode può essere aggiunto per la tracciabilità.
